공차 누적 계산, Root Sum Square (RSS) 공차 적용 방법

공차 누적 계산이 왜 중요할까요?



 제품을 설계하거나 가공할 때, 부품 하나하나의 치수 공차가 누적되면 최종 조립된 제품의 정밀도에 영향을 미치게 돼요.





 만약 단순하게 공차를 다 더해버린다면 실제보다 너무 보수적인 값을 적용하게 되고, 결국 가공 비용이 크게 증가할 수 있습니다. 😥





 이걸 해결하는 방법이 바로 Root Sum Square (RSS) 공차 계산법이에요! 이 방식은 현실적인 범위 내에서 공차를 관리할 수 있도록 도와주고, 가공 비용 절감에도 효과적이죠.



실제로 자동차, 항공, 전자기기 등 다양한 산업에서는 부품 조립 시 공차 누적을 관리하는 것이 필수인데요. RSS 공차를 적용하면 부품 조립의 정확도를 높이고, 불량률을 줄이는 데 큰 도움이 됩니다. 😊





그럼 이제, RSS 공차 계산법이 무엇인지 좀 더 자세히 알아볼까요? 🚀

---

목차

1. Root Sum Square (RSS) 공차란 무엇인가요?
2. RSS 공차를 적용하는 이유
3. 예제 1: 기본적인 RSS 공차 계산해볼까요?
4. 예제 2: 양의 공차와 음의 공차가 다를 경우
5. 누적 공차가 꼭 필요한 경우는 언제일까요?
6. 결론: 왜 RSS 공차를 꼭 적용해야 할까요?



1. Root Sum Square (RSS) 공차란 무엇인가요?

RSS 공차란 무엇인가?

공차가 누적될 때, 모든 부품이 최악의 경우(최대 허용 오차)로 조합되는 경우는 거의 없어요. 🛠️



하지만 단순 합산 방식으로 계산하면 마치 최악의 경우가 항상 발생하는 것처럼 보수적으로 적용될 수 있죠.



그래서 현실적인 공차 관리를 위해 Root Sum Square (RSS) 공차 계산법을 사용해요! 😃





2. RSS 공차를 적용하는 이유



RSS 공차를 적용하는 이유들

 실무에서 RSS 공차를 사용하는 곳이 많아요? 왜 누적공차를 적용하지 않고 RSS 공차를 적용할까요? 이유를 한번 알면 이해하기 쉬워요!



1. 공차를 보다 현실적으로 예측할 수 있어요!
   • 모든 부품이 동시에 최대 공차를 가지는 경우는 거의 없기 때문에, RSS를 적용하면 좀 더 현실적인 값이 나와요.

2. 가공 비용을 절감할 수 있어요!
   • 필요 이상으로 보수적인 공차를 적용하면 가공 비용이 증가하는데, RSS 공차를 사용하면 적정한 공차를 적용할 수 있어요.


3. 조립성이 향상돼요!
   • 너무 빡빡한 공차 기준을 적용하면 조립할 때 애로사항이 많아지는데, RSS를 사용하면 조립 편의성도 좋아질 수 있어요.


4. 제품의 신뢰성이 향상돼요!
   • 공차 누적을 과학적으로 관리하면 조립된 제품의 품질을 일정하게 유지할 수 있어요.



🔹 RSS 공차 공식:

RSS 공차 공식

여기서, 는 각 부품의 개별 공차를 의미합니다.

---

3. 예제 1: 기본적인 RSS 공차 계산해볼까요?



 예제를 통해서 쉽게 한번 알아볼께요!



✏️ 주어진 조건

1. 첫 번째 부품의 공차: +0.2, -0.2
2. 두 번째 부품의 공차: +0.3, -0.2



✅ RSS 공차 적용하기



1️⃣ 각 공차를 절대값으로 변환해요!

• 첫 번째 부품: 0.2
• 두 번째 부품: 0.3



2️⃣ RSS 공식에 대입해 계산해볼게요!

예제1 RSS공차 적용 수치

👉 따라서 최종 조립된 제품의 공차는 ±0.36이 됩니다! 🎉



---

4. 예제 2: 양의 공차와 음의 공차가 다를 경우



예제1번의 경우 공차의 +,-가 같았는데요. 만약에 두 공차가 다르다면 어떻게 계산될지 예제를 통해 알아 볼께요!



✏️ 주어진 조건

1. 첫 번째 부품의 공차: +0.2, -0.3
2. 두 번째 부품의 공차: +0.3, -0.2



✅ RSS 공차 적용하기



1️⃣ 각 부품의 공차 절대값을 고려해야 해요!

• 첫 번째 부품: 0.2, 0.3
• 두 번째 부품: 0.3, 0.2



2️⃣ RSS 공식에 대입해 계산해볼게요!

예제2 계산 수식

예제2 실제값 합산



👉 따라서 최종 조립된 제품의 공차는 ±0.51이 됩니다! 🎯

---

5. 누적 공차가 꼭 필요한 경우는 언제일까요?



 실제로 RSS 공차 방식은 자동차, 전자, 항공우주 산업 등에서 필수적으로 사용되고 있어요! 🚀 실제로 어떻게 사용되고 만약 적용되지 않는다면 어떠한 손해가 발생하는지 알아볼께요!



1. 자동차 부품 조립
   • 엔진, 변속기, 차체 부품 등은 공차가 조금만 어긋나도 조립이 안 되거나 성능이 저하될 수 있어요.


2. 전자 제품 제조
   • 스마트폰, 노트북, 반도체 부품은 정밀한 공차 관리가 없으면 제대로 동작하지 않을 수 있어요.


3. 항공우주 산업
   • 비행기와 로켓 부품은 극도의 정밀도가 요구되므로, RSS 공차 계산법이 필수적이에요.


4. 정밀 기계 가공
   • CNC 가공, 금형 제작 등에서 공차 누적 관리를 제대로 하지 않으면 제품 불량률이 높아질 수 있어요!



이 외에도 공차 누적이 중요한 분야는 정말 많이 있습니다. 😊

---



6. 결론: 왜 RSS 공차를 꼭 적용해야 할까요?



💡  RSS 공차를 사용하면 현실적인 공차를 적용할 수 있어 가공 비용을 줄이고, 제품의 품질을 높일 수 있어요! 실제 합산 누적공차와 RSS를 비교해볼까요?



🔹 단순 합산과 RSS 공차 비교

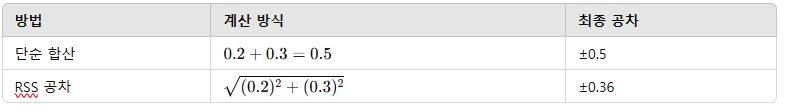

단순 합산과 rss공차 비교 표



실제 설계 및 가공 시, 공차를 보수적으로 적용하면 비용이 증가할 수 있으니 RSS 공차 적용을 적극 고려해보세요! 😊



 하지만 공차 설계를 할 때는 어떤 공차 누적 방식이 적절한지 신중하게 판단하는 것이 중요합니다!
